 Les Couples

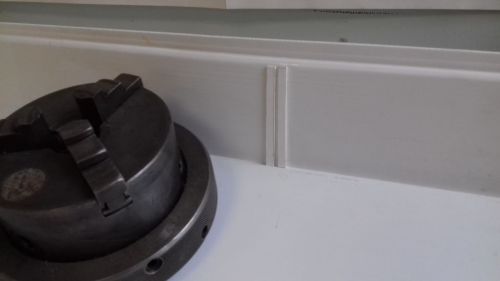

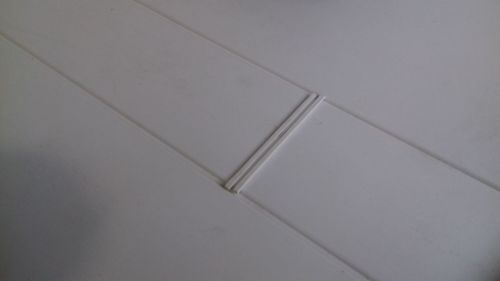

L'implantation des couples est soigneusement repérée puis tracée dans la coque. On colle des baguettes de plastique qui serviront à la fois de repères de sposition et de renforts.

 Ferry Berlin de Wedico Ferry Berlin de Wedico

Ferry Berlin de Wedico

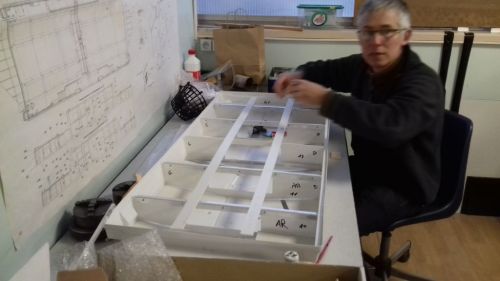

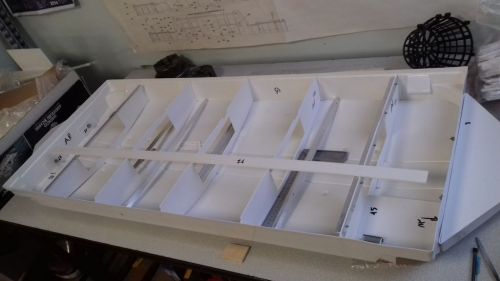

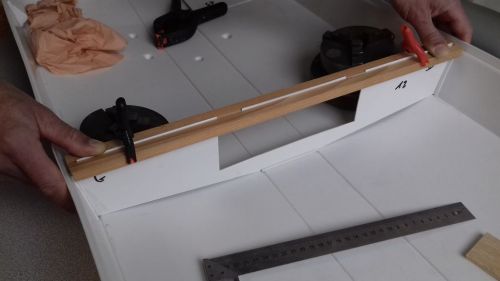

Chaque couplé est collé en place, maintenu rigide par des barres de bois. Les couples ne sont que des plaques de plastique de 2 mm donc pas du tout rigides. Ils sont simplement collés sur les flancs de la coque pour le moment, ainsi qu'en son centre. Le collage sur les 2 parties latérales du fond de coque se fera ultérieurement.

Ferry Berlin de Wedico

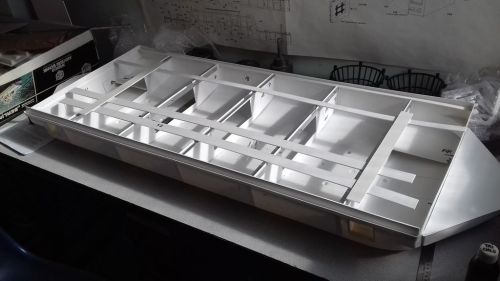

On rigidifie les couples en ajoutant des cornières en aluminim à leur sommet:

Ferry Berlin de Wedico Ferry Berlin de Wedico



On installe aussi des pièces de plastique formant le livet de pont de chaque côté:

Ferry Berlin de Wedico

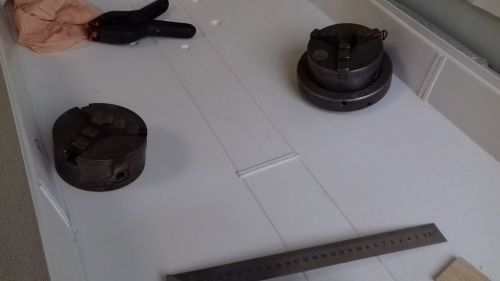

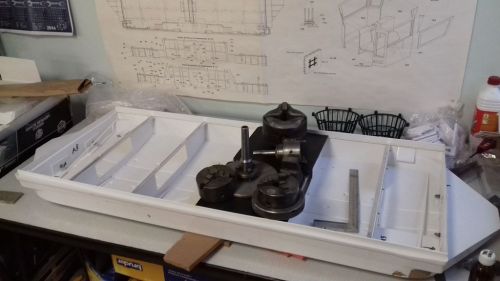

Pour coller chaque couple au fond de la coque, celle-ci est soigneusement callée par en dessous et des poids important sont placés par dessus pour contraindre le fond de coque à venir au niveau des couples.

Il ne faut pas oublier que la coque a été moulée il y a plus de 30 ans !

 Ferry Berlin de Wedico

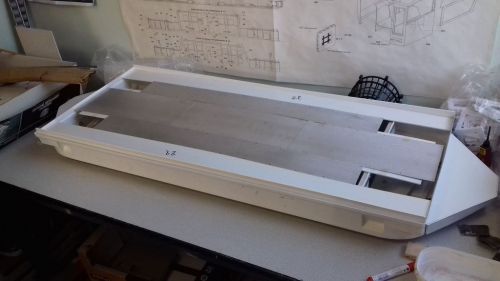

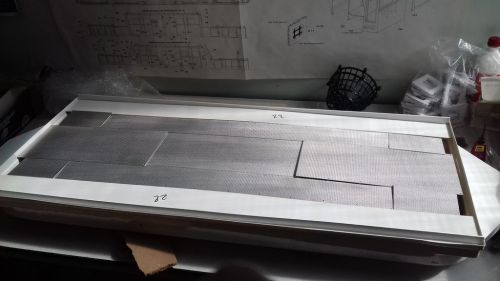

On présente à blanc les plaques de métal formant le pont, afin de vérifier que l'ensemble est cohérent en terme de géométrie.

Ferry Berlin de Wedico

Ferry Berlin de Wedico

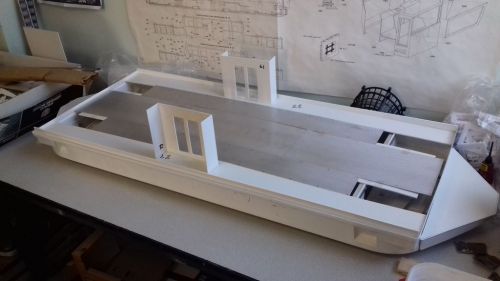

Et pour le plaisir on place le début de la construction des superstructures sur le pont:

Ferry Berlin de Wedico
